Qu’est-ce qu’une mauvaise reconstruction?

En traitant un scan dans MSoft, il est possible que la reconstruction ne s’effectue pas correctement.

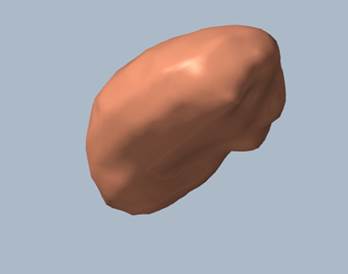

Une mauvaise reconstruction est facilement identifiable par le résultat, étant souvent une forme indistincte, tel qu’illustré ci-dessous.

Dans d’autres cas, cela peut aussi se traduire par un résultat présentant des protubérances anormales :

Causes possibles – Dans MSoft

Mauvais découpage manuel. Si le découpage d’une partie du corps est mal effectué avec une opération manuelle, cela peut causer des protubérances anormales ou des particules « reconstruites » séparées du scan.

Scan incomplet. Il y a une partie manquante sur la partie du corps qui empêche la reconstruction.

Mauvais alignement. Si les points sont placés dans le mauvais ordre ou au mauvais endroit sur la partie du corps lors de l’alignement dans le logiciel. Par exemple, les points sont mis dans le mauvais ordre sur la surface plantaire.

Mauvais côté. Pour les modes de scans avec plus qu’un côté possible, comme les pieds, le côté est aussi important que le type de scan, vu que l’algorithme du logiciel dépend également de ceci.

Mauvais mode de scan. Le mode de scan a été mal sélectionné pour le type de scan réellement effectué. Par exemple, utiliser le mode plantaire (empreinte positive) pour une boîte de mousse (empreinte négative).

Problème d’échelle d’unités. Tout scan dans MSoft est fait sur une échelle. Traiter un scan sur une échelle différente va causer des problèmes de reconstructions. Un scan effectué en mètres et traité en millimètres va causer des problèmes.

Repères manquants. Pour certains modes de scans qui le requiert, si les repères ne sont pas tous capturés, cela peut causer des problèmes pour la reconstruction.

Repères symétriques. Pour un mode qui requiert des repères, si les repères sont symétriquement placés des deux côtés, cela peut causer des problèmes de reconstructions pour le logiciel qui pourrait les mélanger lors de la reconstruction.

Scan provenant d’un appareil Apple

Points  de référence mal placés. Pour un mode de scan qui requière des points de référence, cela va causer des problèmes pour la reconstruction. Cela peut se traduire par un point placer à l’extérieur d’une empreinte d’une boîte de pousse, par exemple.

Points de références absents. Si des points de références sont absents, cela peut causer des problèmes. Par exemple, dans le mode Dorsum + imprint, si les marqueurs ne sont pas bien mis sur la boîte de mousse, les deux parties n’auront pas de repère pour mettre des marqueurs pour la reconstruction.

Solutions

Pour tous les problèmes en lien avec les points de références sur les scans, appareil Apple ou autre, faire référence à la section de cette base de connaissance concernant la méthode de scan et de traitement de partie du corps.

Pour les problèmes en lien avec les mauvaises manipulations dans le logiciel MSoft directement, faire référence à cette section de la base de connaissance concernant le traitement des scans.
