Étapes à suivre pour utiliser le module comparaison dans MSoft

Disponible à même MSoft, le module comparaison est un outil qui permet de visualiser la partie du corps, avant et après le traitement, côte à côte ou l’une par-dessus l’autre.

Cet outil vous permet de valider que l’orthèse prescrite a eu l’effet escompté. Il est également utile pour déterminer si vous avez besoin de faire des ajustements supplémentaires.

1-Ouvrez le premier fichier à comparer (le fichier « avant »)

Les fichiers de format propriétaire (iMed and med) sont les seuls que vous pouvez utiliser avec le module comparaison. Le fichier doit avoir été traité avant que vous puissiez le comparer. Regardez cette vidéo

pour voir comment traiter votre fichier 3D.

2-Ajouter/Modifier le plan de base (Pour le cranial)

Afin de vous assurer que le plan de base est exactement au même endroit sur chacun des 2 scans, nous suggérons de le placer juste au-dessus des yeux.

3-Ouvrir le deuxième fichier à comparer (le fichier « après »)

Dans le coin gauche du logiciel, cliquer sur Fichier pous Comparer. Encore une fois, seuls les fichiers en format propriétaire traités peuvent être comparés dans MSoft. Une fois que vous avez ajouté le deuxième scan pour le comparer, les 2 modèles seront superposés.





4-Ajuster les modèles

Les modèles peuvent être ajustés de deux manières.

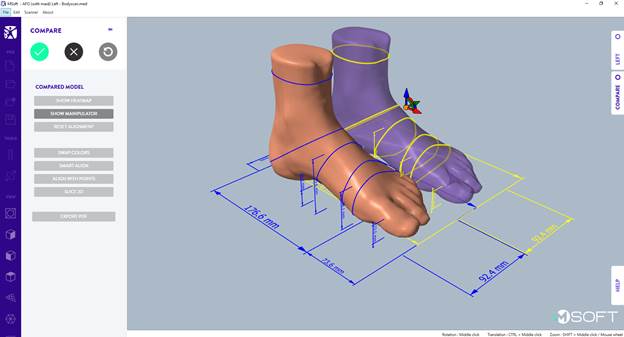

4.1-Manuellement avec le manipulateur

Le manipulateur permet d’ajuster les modèles de manière manuelle et plus personnalisée. Pour voir les mesures des tranches des modèles 3D, cliquez sur le bouton Affichez le manipulateur. Utilisez les flèches de couleur pour placer les modèles côte à côte.



4.2-Alignement intelligent

Le bouton alignement automatique permet l’alignement automatique des deux modèles en utilisant l’algorithme de MSoft.

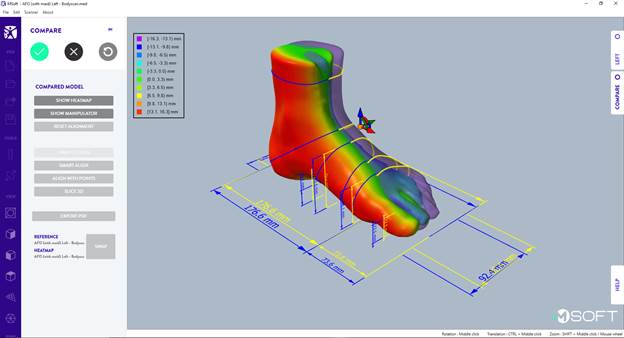

5-Afficher une carte thermique

Le bouton afficher carte thermique affiche une carte thermique de comparaison entre les deux fichiers ouverts. La couleur verte est la base (indique valeur identique). Les valeurs négatives indiquent que la comparaison est plus petite ou moindre que l’original, et une valeur positive indique que la comparaison est plus grosse ou supérieur à l’original.

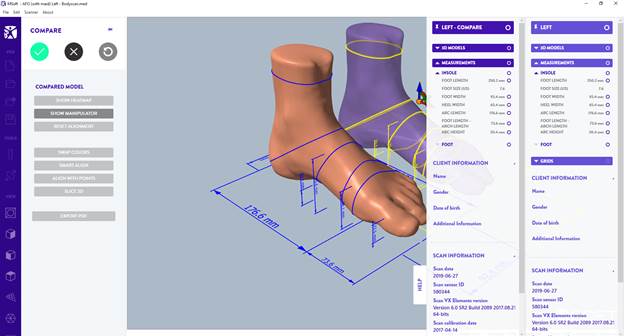

6- Comparaison des mesures dans la barre d’outils

Une fois que les modèles sont bien séparés, vous pouvez accéder à vos mesures détaillées dans la barre d’outils de droite. Cliquez sur les onglets Global et Comparer dans le coin supérieur droit de votre écran. De cet endroit, vous pouvez voir les mesures de tranches et de volume dont vous avez besoin.

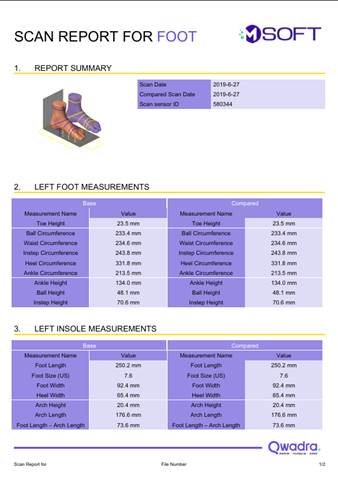

7-Exporter les données dans un rapport PDF complet

Si vous le souhaitez, MSoft peut créer un rapport de comparaison complet en format PDF en un simple clic. Dans la barre de gauche, cliquez sur Exporter en PDF pour accéder à votre document.
