Scanner le torse en 2 parties

Scanner le torse en 2 parties

Le mode torse 2 côtés permet de scanner le front puis l’arrière d’un torse dans 3DSizeMe, qui seront ensuite combines dans le logiciel MSoft. Pour utiliser ce mode, des marqueurs physiquement identifiables doivent être utilisés sur les flancs de la personne scannée. La location des marqueurs n’est pas importante, mais ils se doivent d’être asymétriques pour permettre la reconstruction dans MSoft.

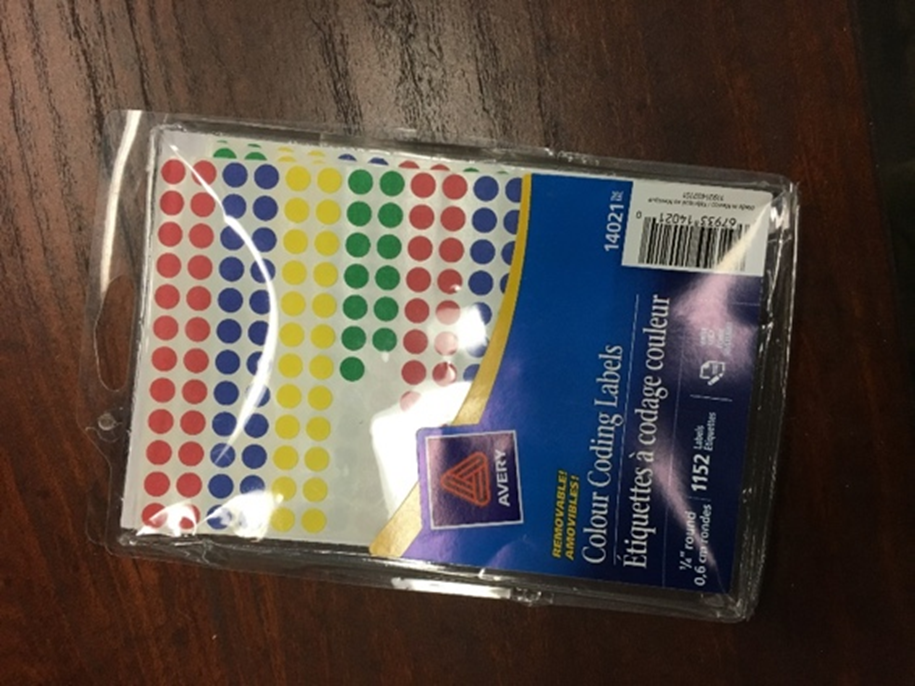

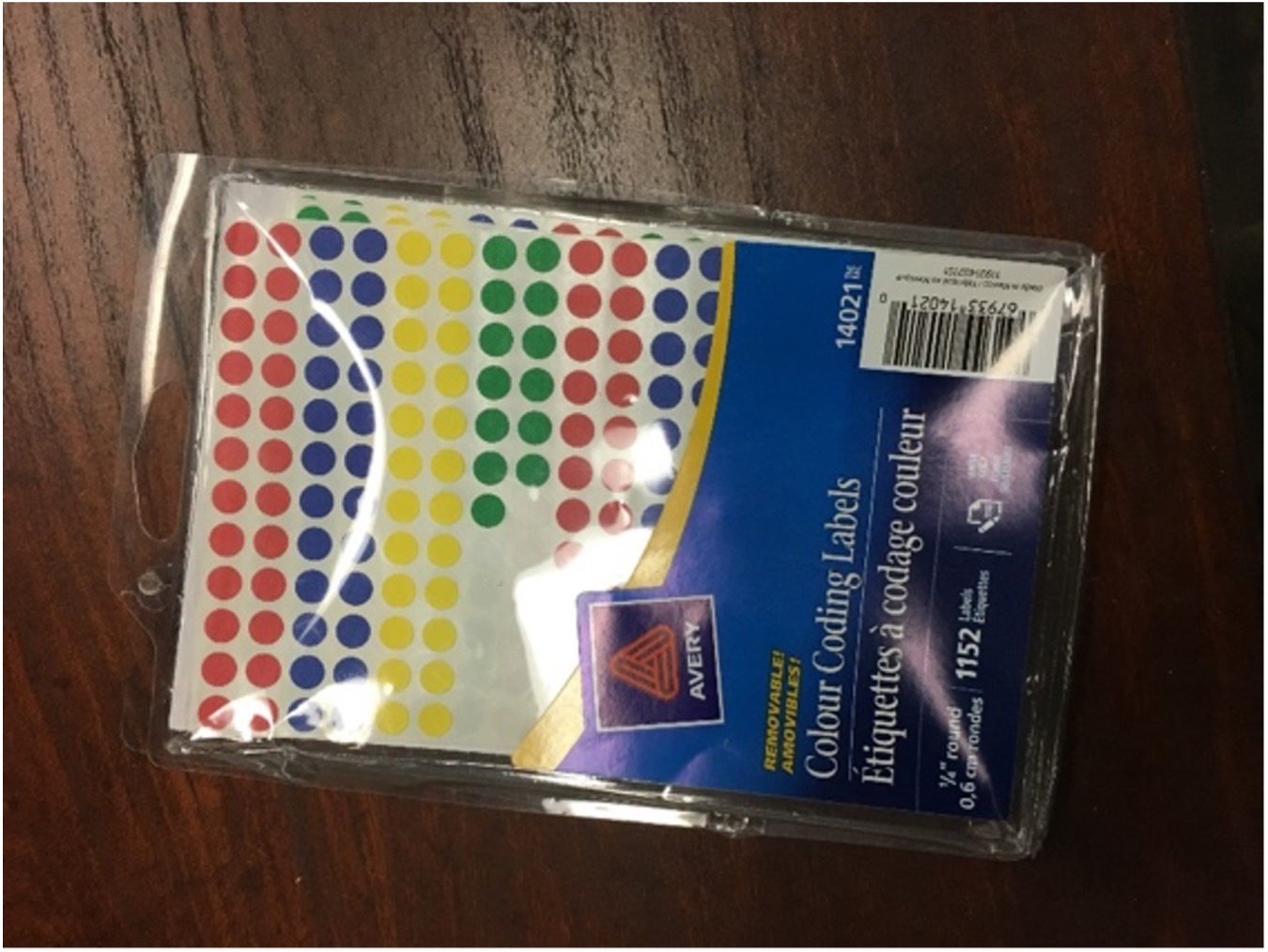

N’importe quel marqueur physique disponible dans un magasin de matériel de bureau suffit. Ces couleurs doivent toutefois contraster avec la peau.




  1. Mettre deux marqueurs de chaque côté comme dans cette vidéo. Les appliquer asymétriquement, tel que recommandé.
  2. Le patient doit porter quelque chose qui colle au corps ou être torse nu à cause des marqueurs. Peu importe la méthode, les marqueurs doivent rester à la même location de référence lors du changement de côté pour le scan.
  3. Dans les réglages 3DSizeMe, sélectionner “Par Vertex”  sous l’option “Scan avec couleur”.
  4. Scanner l’avant ou l’arrière du torse, s’assurer que les quatre marqueurs sont détectés et procéder.
  5. Répéter pour l’autre côté.
  6. Les marqueurs doivent être identifés dans 3DSizeMe. Ouvrir un côté du scan et sélectionner la pipette dans le coin inférieur gauche. Appuyer sur un marqueur 2 secondes sur l’image pour faire apparaître un marqueur. Si besoin, un zoom peut être effectué en pinçant l’écran avec deux doigts. Un point coloré apparaîtra. Répéter pour l’autre côté.

Lorsque satisfaisant, envoyer les fichiers sur le PC qui traitera les fichiers par MSoft, qui s’occupera de joindre les côtés ainsi que du processus de traitement. Si besoin, se référer à cette section de la base de connaissance sur la manière de traiter les fichiers dans le logiciel.
