La calibration est recommandée ou nécessaire si vous rencontrez l'un des symptômes suivants :

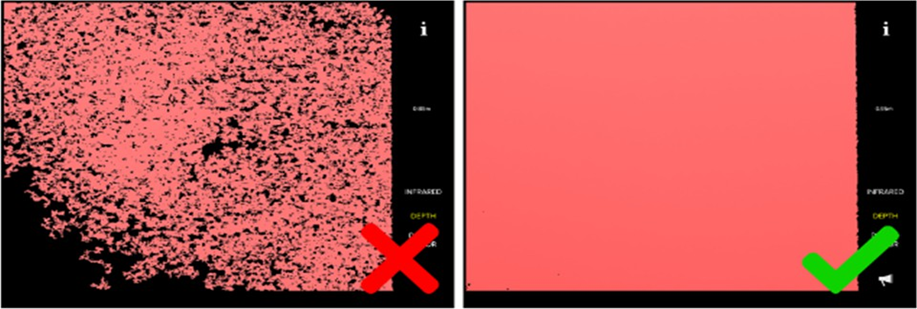

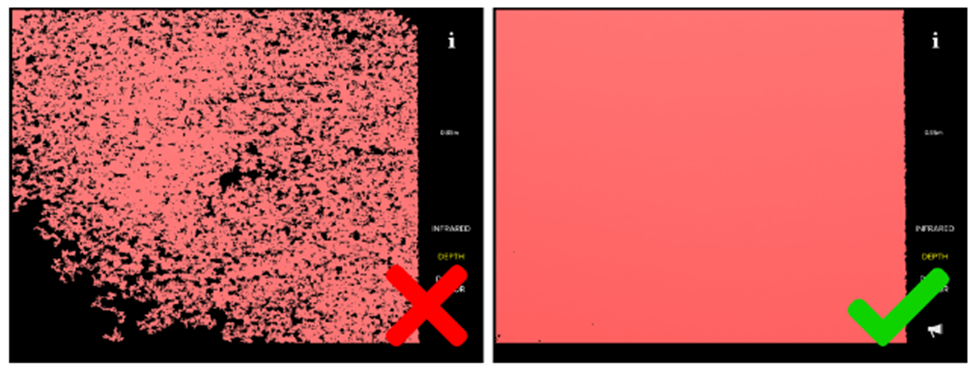

  1. Vous n'obtenez pas de surface rouge uniforme sur la partie du corps que vous souhaitez scanner.
  1. Vous avez une surface avec des trous ou seulement quelques points rouges.
  1. La boîte de scan est instable.

Avant de commencer, assurez-vous d’avoir les versions à jour de :

a)    App Structure Sensor Calibrator. Utilisé pour la calibration du Sensor.


b)   App Structure. Utilisé pour mettre à jour le firmware du Sensor. La version du firmware peut être confirmé en appuyant sur le bouton ‘’i’’ dans le coin supérieur droit lorsque l’application est ouverte.


1.    CALIBRATION DE PROFONDEUR (indisponible pour les Sensors Mark 1)

Comment calibrer:

a)   Ouvrir l’application Calibrator avec le Sensor déconnecté

b)  Connecter le Sensor uniquement lorsque demandé par l’application, par mesure de prévention.

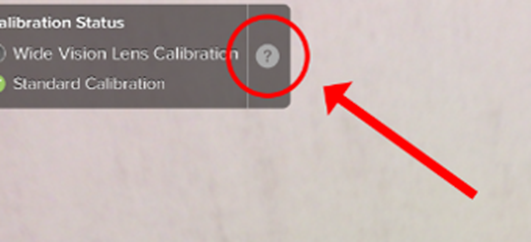

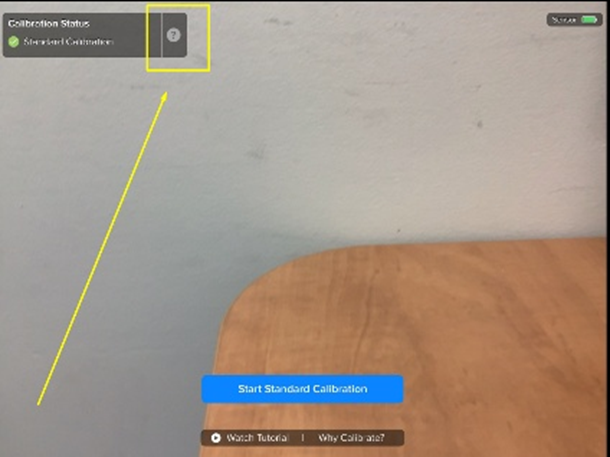

c)  Appuyer sur le point d’interrogation (?) dans le coin supérieur gauche.

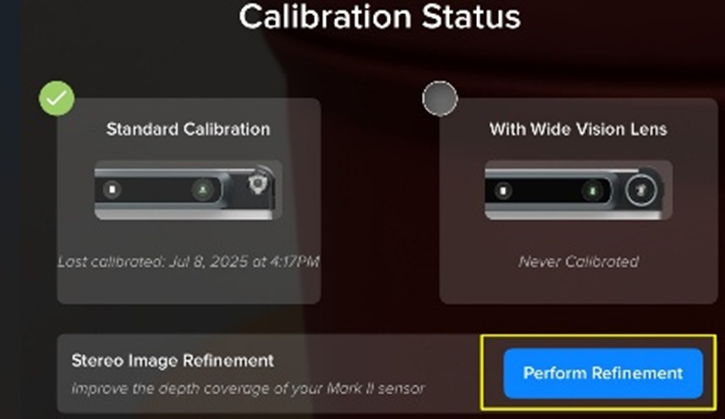

d)  Appuyer sur ‘‘Perform Refinement’’, glisser vers la gauche deux fois, puis appuyer sur ‘Start Refinement’.

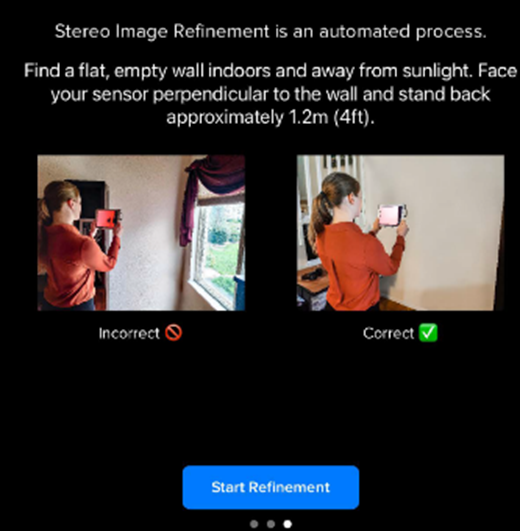

e)  Tenir l’appareil de 3 à 4 pieds d’un mur mat avec aucune décoration. Ajuster la distance jusqu’à ce qu’une surface rouge apparaisse.
Si une surface ne peut être acquise, sauvegarder et redémarrer la calibration.

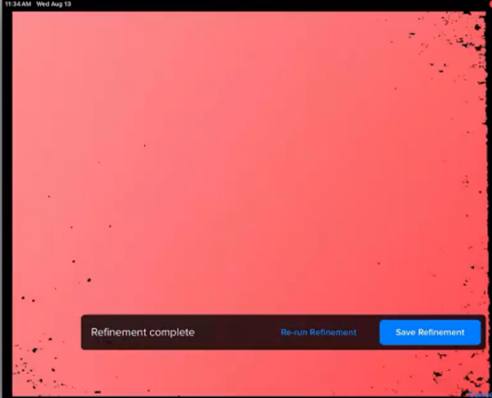

f)  Tenir ainsi jusqu’à ce que l’application indique ‘Refinement complete’. Cela peut prendre un moment.


g) Cliquer sur ‘Save refinement’ pour conclure. La calibration de profondeur est terminée.



2.  CALIBRATION STEREO

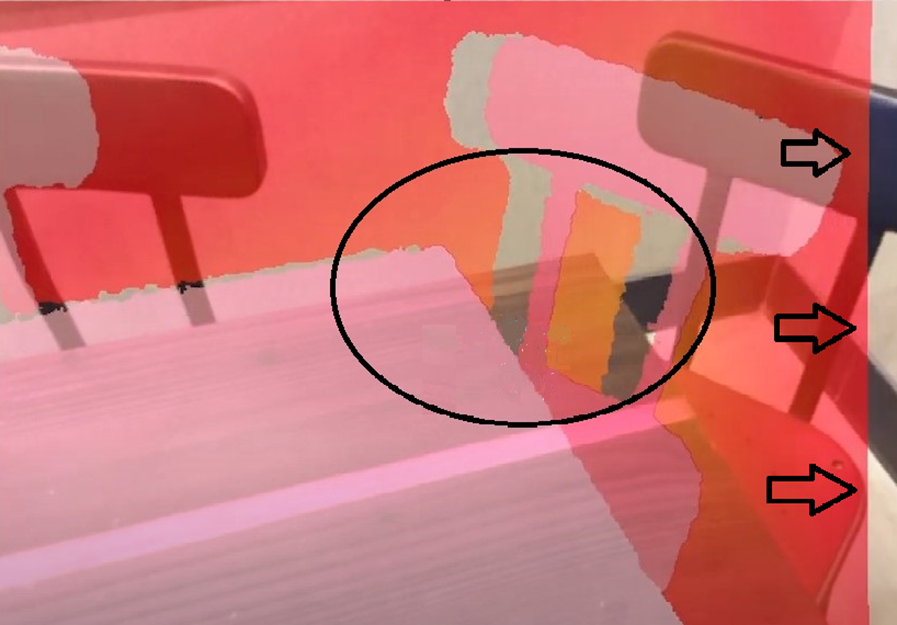

Cette calibration garantit que les images de la caméra de l'iPad et de la caméra infrarouge intégrée au Strcture Sensor sont parfaitement alignés. Cette calibration doit être effectuée si la caméra infrarouge semble désalignée.

Comment calibrer:

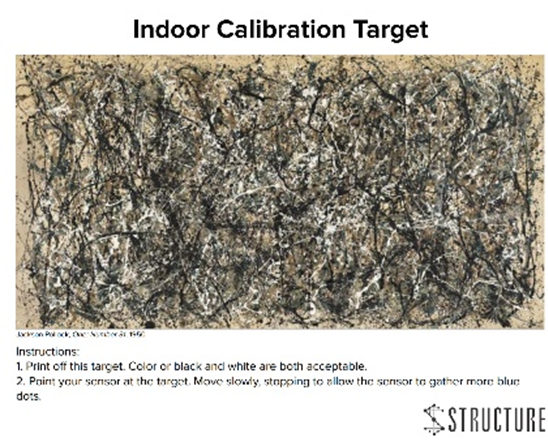

a)    Imprimer la Cible de calibration intérieure et la coller à un mur. L’impression peut être en couleur ou noir et blanc.


b)  Ouvrir l’App Calibrator.

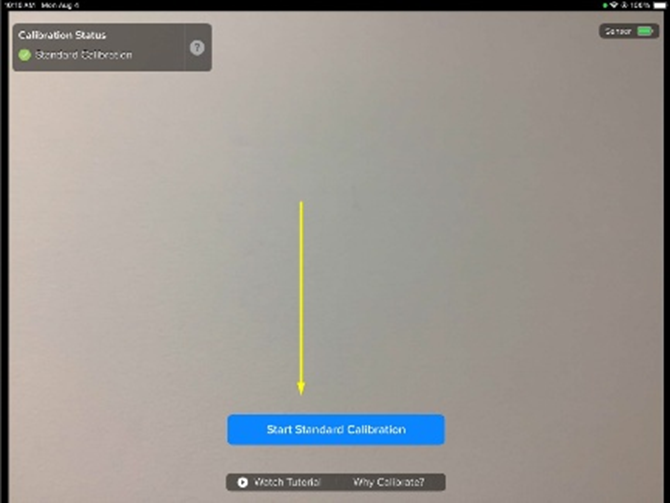

c)  Cliquer sur Standard Calibration.

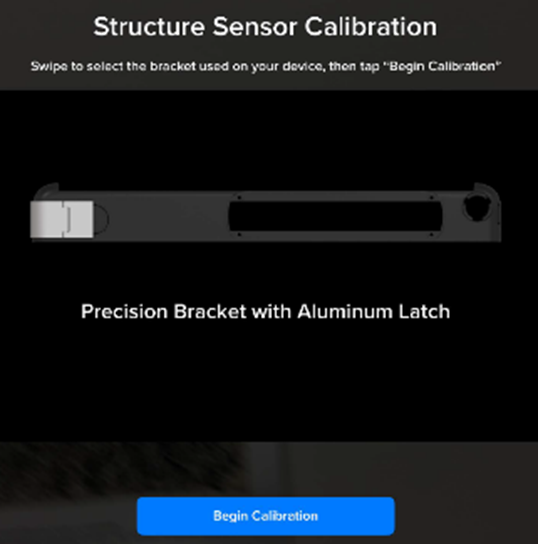

d)  Cliquer sur Begin Calibration.

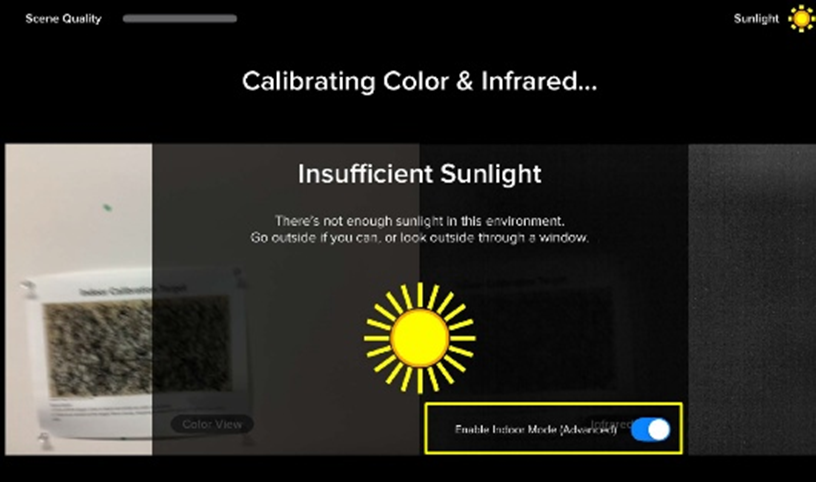

e)  Activer ‘’Indoor Mode’’ dans le coin inférieur droit.


f)  Diriger le scanner vers la cible sur le mur jusqu’à ce que vous voyez deux images sur votre écran. Ignorer les instructions concernant votre entourage physique immédiat et appuyer sur ’’Got it’’.

g) Le scanner va saisir quelques images avec des points bleus.


h) Attendre que la calibration se termine. Lorsque terminé, un message devrait indiquer une étape de plus à suivre.
Vous pouvez appuyer sur SKIP ou Start Tutorial.

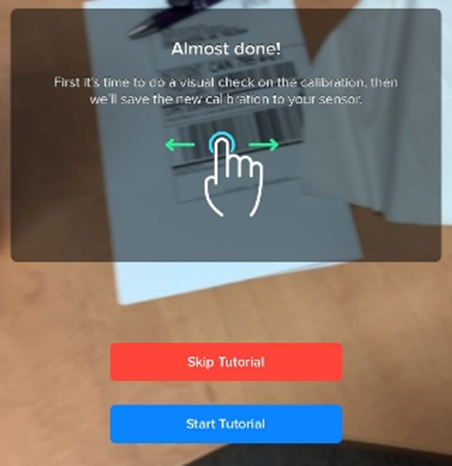

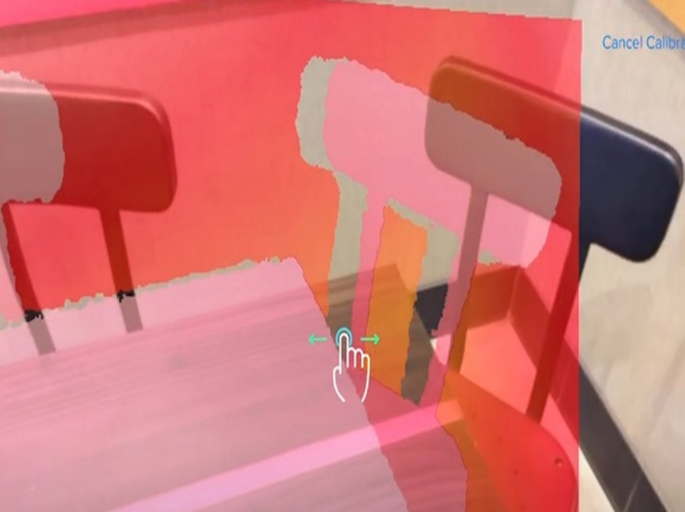

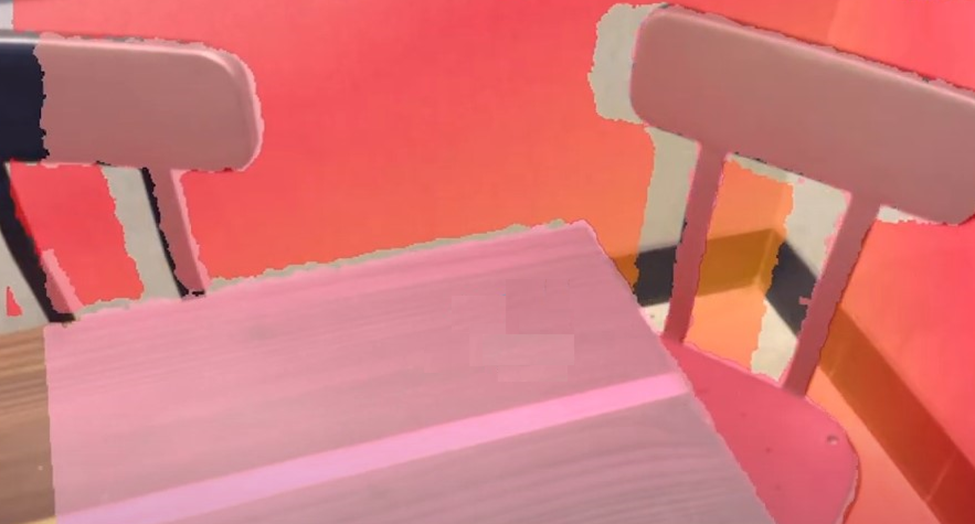

i)  Pointer le scanner vers une scène avec des angles droits, tel que le coin d’une table. Les deux images doivent ensuite être alignées à l’aide de votre doigt sur l’écran. Cela devrait devrait donner deux images alignées.

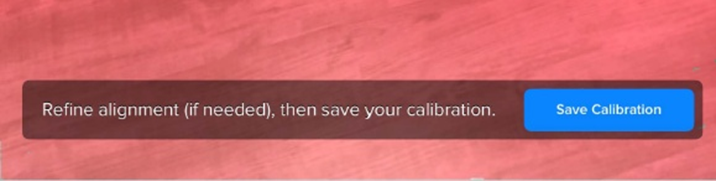

j) Appuyer sur ‘‘Save Calibration’’ lorsque satisfaisant

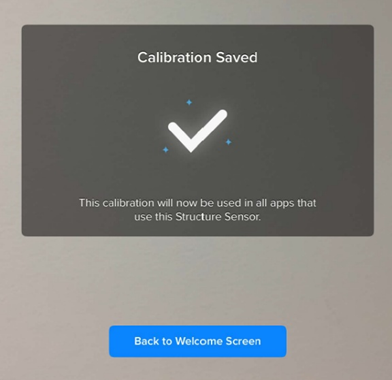

k)  Appuyer sur ‘’Back to Welcome Screen’’


l)   Fermer l’application

3.    CALIBRATION GRAVITÉ

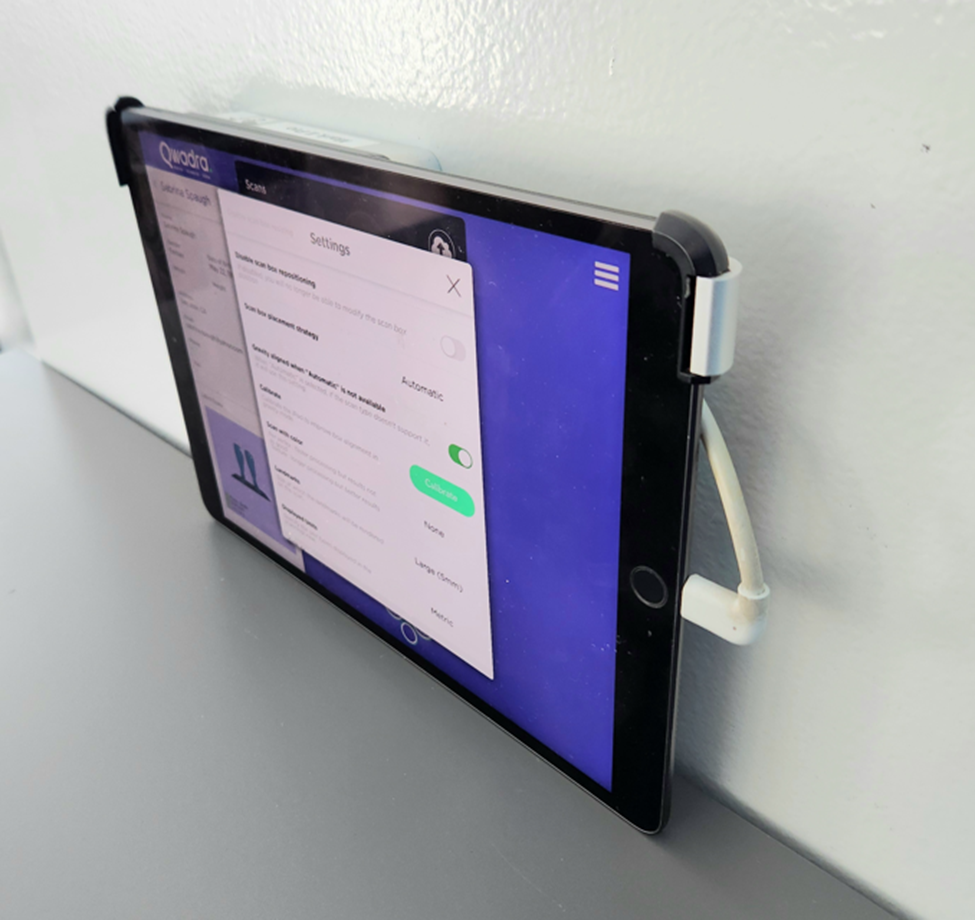

Cette calibration s’effectue dans l’app 3DsizeMe. Elle est en lien avec l’appareil et n’a rien à voir avec le Structur Sensor directement. Elle se trouve dans les paramètres de l’application sous la section SCAN. Appuyer sur le bouton ‘‘Calibrate’’ démarre la calibration. L’appareil doit être aligné verticalement pour cette calibration.

La calibration peut être nécessaire si:
  1. La boîte de scan tend à d’inverser, ou,
  2. La boîte ne semble pas alingée avec l’horizon.

Comment calibrer:

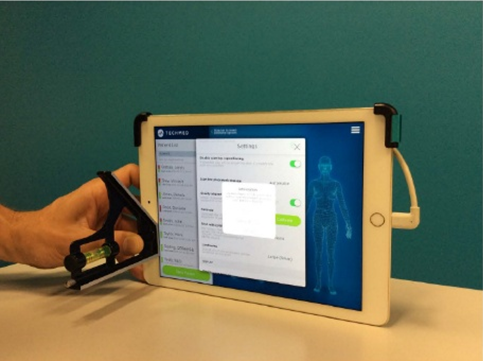

a)   Trouver une surface au niveau

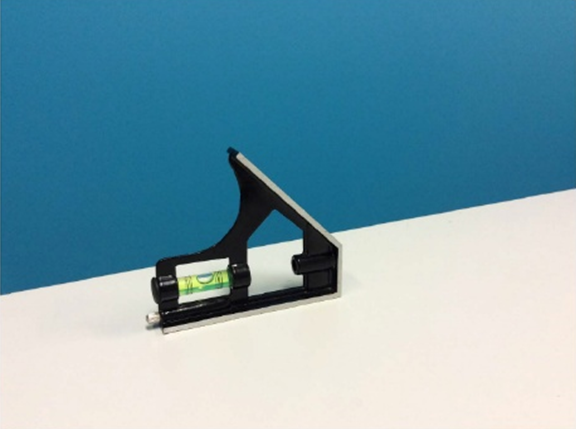

b)    Mettre l’apparail sur le côté et l’aligner droit à l’aide d’un niveau


c) Appuyer sur Calibrate




4. Information complémentaire

Si un message en lien avec la mise à jour du firmware apparaît, utilisez l’app Structure disponible sur l’App Store. Suivez les instructions. Cette procédure peut prendre environ de 3 à 5 minutes.

Pour plus d’information en lien avec le Structure Sensor et sa calibration, veuillez faire référence à cette vidéo.
