Il y a quelques points clés pour le traitement de boîtes en mousse dans MSoft afin d’éviter les erreurs qui peuvent produire une mauvaise reconstruction.

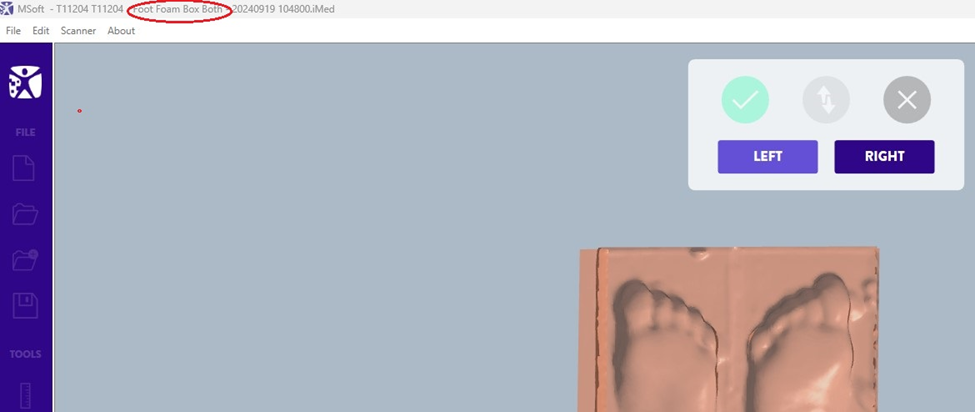

Premièrement, s’assurer que le scan utilise le bon mode de scan : empreinte de pied négative (foam box (negative imprint)). Il est possible de s’en assurer en vérifiant la bar de titre de MSoft.

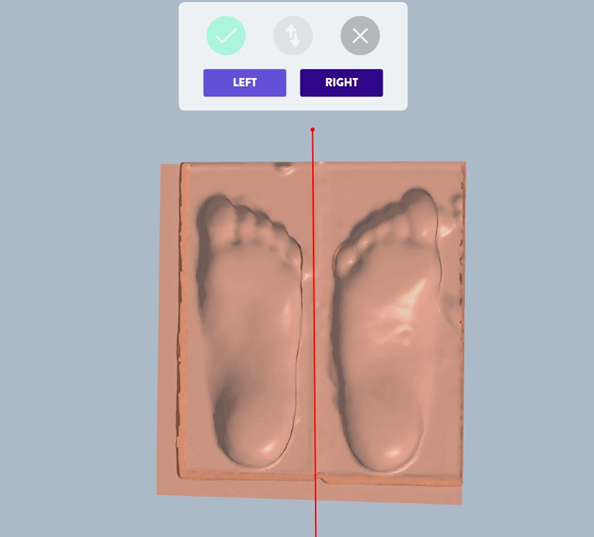

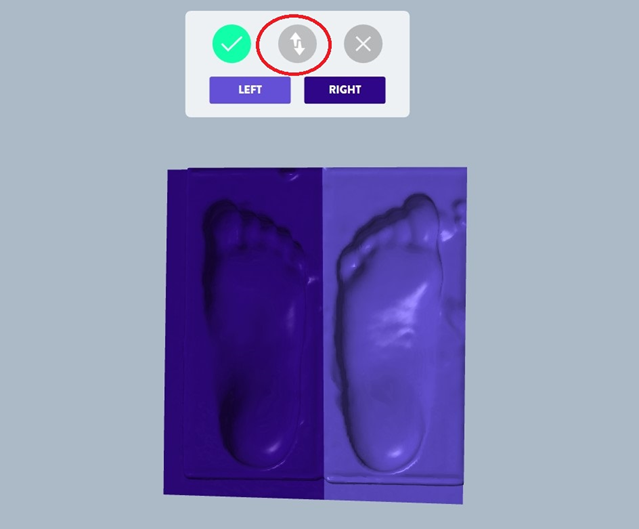

Deuxièment, les boîtes doivent être séparés, si scanéé avec l’option2 pieds. En suivant le code de couleur, s’assurer que le pied doit et l’étiquette ‘droit’ sont le même. Sinon, inverser les côtés en utilisant le bouton d’inversion.

Appuyer sur la coche verte pour accepter, ce qui devrait positionner la boîte de mousse horizontalement. Cela indique que le scan est aligné.

Troisièmement, appuyer sur ‘Découpage’. Puis, avec l’outil de plan, placer le curseur sur le bord et l’ajuster afin de sélectionner uniquement le dessus de la boîte. Appuyer sur ’DÉCOUPER’.

Cela crée l’empreinte négative.



Il est possible qu’il reste certains éléments non nécessaires pour le reste du processus, pour s’en débarrasser rapidement, appuyer sur  ‘AVANCÉ’ dans le panneau de gauche.

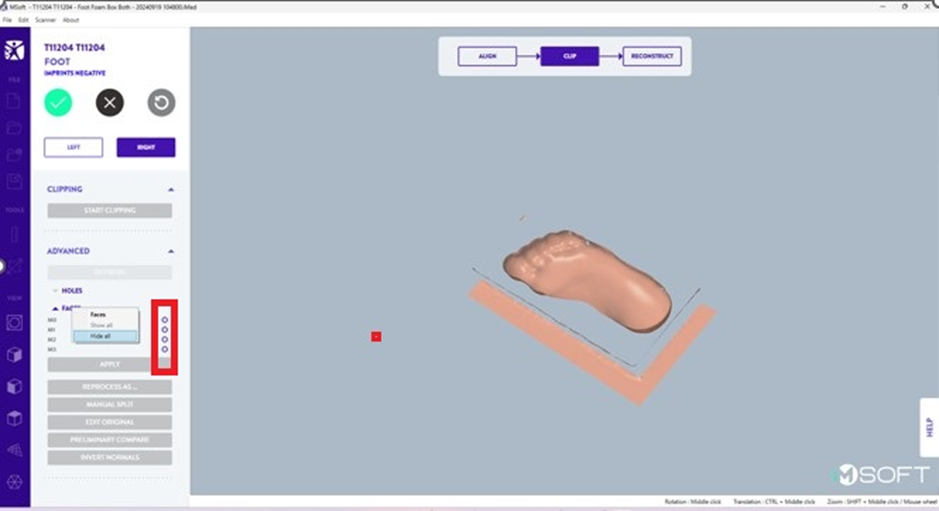

Appuyer sur ‘RAFRAICHIR’ va générer une liste de formes déconnectées de l’empreinte. Appuyer sur  ‘FACES’ puis ‘Caché Tout’, et, dans la liste de formes, survoler avec le curseur de la souris jusqu’à ce que l’empreinte s’affiche dans la vue de gauche. Appuyer sur le cercle correspondant à l’empreinte. L’empreinte est normalement le premier item de la liste.

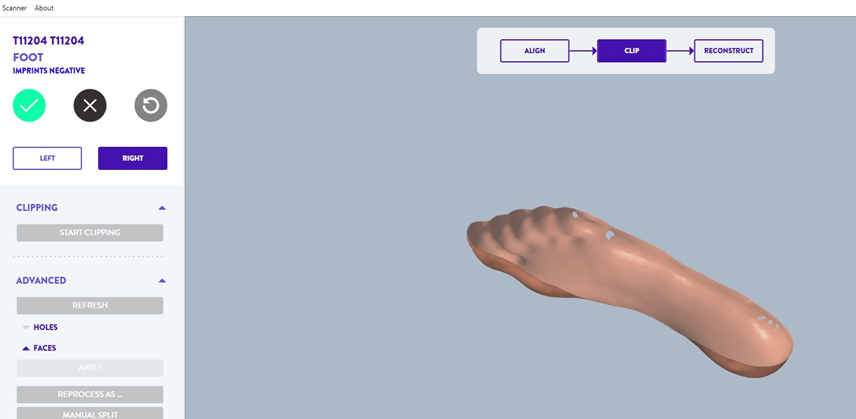

Lorsque l’empreinte est sélectionnée, appuyer sur ‘Appliquer’. Cela nettoie les formes en extra.

Appuyer sur le bouton ‘Accepter’ bouton (coche verte). La reconstruction va retourner une forme 3D étanche. Répéter le processus pour le deuxième pied, au besoin. Appuyer sur le bouton. Accepter.

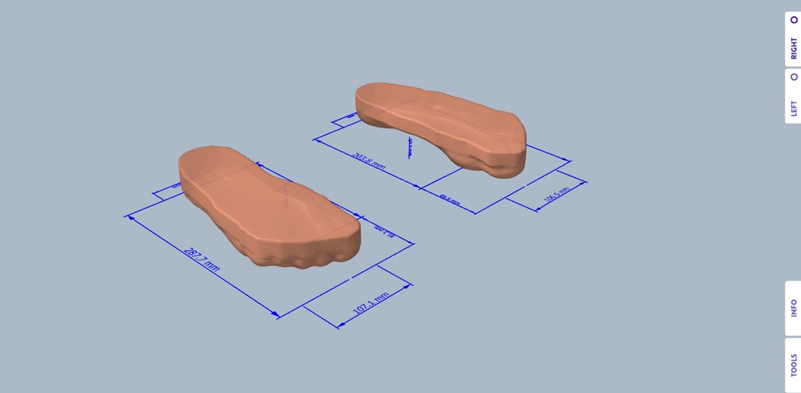

Ceci traite les deux pieds, et affiche le résultats avec les mesures définies dans les options du logiciel.

Pour terminer le processus, ouvrir le menu ‘Fichier’ dans le coin gauche, et ‘Sauvegarder sous’.

Il est fortement recommandé de sauvegarder sous le format .med en plus des formats 3D désirés. Cela permet de retraiter le fichier sans aucun coût additionnel, en ouvrant le fichier .med et le manipulant autant de fois que nécessaire.
